產品概述

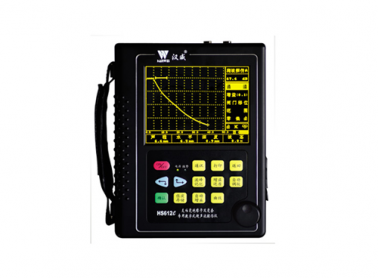

HS612e支柱瓷絕緣子及瓷套專用數字式超聲波探傷儀
通用型數字超聲波探傷儀
高亮場致顯示器,中文功能熱鍵操作
高性能安全環保鋰電
模塊插接式、一機兩電兩充
探頭接口:Q9-Q9
通訊方式:專用串口
探傷通道:50組,設置橫波探傷、縱波探傷、小角度探傷、表面波探傷
存儲量:1000幅
焊縫型行:具有焊縫坡口型式、顯示缺陷位置
裂紋測高:實施衍射對裂紋進行測高
性能特點
HS612e 功能及特點
筆記本式掌上型結構，典雅大方。
超高速的采樣（125MHz），回波更顯保真。
專業針對支柱瓷絕緣子及瓷套內外壁探傷要求。
本機設置為：爬 波 探 傷：A、B、C、D、E、F、G七個探傷參數通道平臺;
縱波小角度探傷：A、B、C、D、E、F、G七個探傷參數通道平臺;
橫 波 探 傷：A、B、C、D、E、F、G七個探傷參數通道平臺;
探傷工作時只要調出預存好的探傷通道即可。
采用超高亮的場致顯示器，使探傷在現場強光下清晰可視。
采用高效能鋰離子電池供電，隨機配置兩塊電池，機內機外均可充電、互換，
充分滿足每天現場探傷需要。
采用中文熱鍵和智能飛梭旋鈕方式操作，即現實又簡便。
采用DAC曲線和閘門以及聲光報警形式，讓缺陷“自首”。
自動波峰搜索，沒有找不著的缺陷回波和數值。
可記憶探傷靈敏度，一鍵恢復更簡便。
自動增益功能智能化調節波幅高度（80％）。
體積輕巧，連電池僅重1.4Kg。
可隨身掛放，無需手持，高空作業更安全。
單項指令式清零，實行單通道清零，整機清零，通道清零，存儲數據可保存。
海量數據存貯（900幅傷波）。
并行接口,與計算機連接,對探傷數據編輯處理,打印輸出。超聲探傷實現計算機管理。
技術參數
HS612e主要技術參數
工作頻率： （0.5~20）MHz
增益調節： 110dB（設手動0.1dB、2dB、6dB步進）
檢測范圍： （0~ 5500）mm鋼縱波
聲速范圍： （0 ~ 9000）m/s
動態范圍： ≥32dB
垂直線性誤差： ≤3%
水平線性誤差： ≤0.3%
分辨力： ＞42dB（5P14）
靈敏度余量： ＞62dB（深200mmФ2平底孔）
顯示屏： 高亮橙黃ＥＬ顯示屏
數據存儲： 存儲21組探傷參數，900幅探傷回波
電源、電壓： 直流（DC）7.5V鋰電池連續工作5小時；交流（AC）220V
環境溫度： （-25 ~ 50）℃（參考值）
相對濕度： （20 ~ 95）％ RH
外型尺寸： 215×165×45（mm）
重 量： 整機帶內置電池1.4 kg
產品概述
HS612e支柱瓷絕緣子及瓷套專用數字式超聲波探傷儀
通用型數字超聲波探傷儀
高亮場致顯示器,中文功能熱鍵操作
高性能安全環保鋰電
模塊插接式、一機兩電兩充
探頭接口:Q9-Q9
通訊方式:專用串口
探傷通道:50組,設置橫波探傷、縱波探傷、小角度探傷、表面波探傷
存儲量:1000幅
焊縫型行:具有焊縫坡口型式、顯示缺陷位置
裂紋測高:實施衍射對裂紋進行測高
性能特點
HS612e 功能及特點
筆記本式掌上型結構，典雅大方。
超高速的采樣（125MHz），回波更顯保真。
專業針對支柱瓷絕緣子及瓷套內外壁探傷要求。
本機設置為：爬 波 探 傷：A、B、C、D、E、F、G七個探傷參數通道平臺;
縱波小角度探傷：A、B、C、D、E、F、G七個探傷參數通道平臺;
橫 波 探 傷：A、B、C、D、E、F、G七個探傷參數通道平臺;
探傷工作時只要調出預存好的探傷通道即可。
采用超高亮的場致顯示器，使探傷在現場強光下清晰可視。
采用高效能鋰離子電池供電，隨機配置兩塊電池，機內機外均可充電、互換，
充分滿足每天現場探傷需要。
采用中文熱鍵和智能飛梭旋鈕方式操作，即現實又簡便。
采用DAC曲線和閘門以及聲光報警形式，讓缺陷“自首”。
自動波峰搜索，沒有找不著的缺陷回波和數值。
可記憶探傷靈敏度，一鍵恢復更簡便。
自動增益功能智能化調節波幅高度（80％）。
體積輕巧，連電池僅重1.4Kg。
可隨身掛放，無需手持，高空作業更安全。
單項指令式清零，實行單通道清零，整機清零，通道清零，存儲數據可保存。
海量數據存貯（900幅傷波）。
并行接口,與計算機連接,對探傷數據編輯處理,打印輸出。超聲探傷實現計算機管理。
技術參數
HS612e主要技術參數
工作頻率： （0.5~20）MHz
增益調節： 110dB（設手動0.1dB、2dB、6dB步進）
檢測范圍： （0~ 5500）mm鋼縱波
聲速范圍： （0 ~ 9000）m/s
動態范圍： ≥32dB
垂直線性誤差： ≤3%
水平線性誤差： ≤0.3%
分辨力： ＞42dB（5P14）
靈敏度余量： ＞62dB（深200mmФ2平底孔）
顯示屏： 高亮橙黃ＥＬ顯示屏
數據存儲： 存儲21組探傷參數，900幅探傷回波
電源、電壓： 直流（DC）7.5V鋰電池連續工作5小時；交流（AC）220V
環境溫度： （-25 ~ 50）℃（參考值）
相對濕度： （20 ~ 95）％ RH
外型尺寸： 215×165×45（mm）
重 量： 整機帶內置電池1.4 kg
